渦街流量計的小信號切除范圍需根據儀表性能、流體特性和工藝需求綜合確定，通常以流量量程的百分比或絕對流量值表示。以下是關鍵指導原則及典型范圍：

一、常規切除范圍

應用場景：液體測量

推薦切除范圍：量程的 1%~3%

說明：低粘度液體（水、溶劑等）噪聲較小。

應用場景：氣體/蒸汽測量

推薦切除范圍：量程的 3%~5%

說明：易受密度變化、振動干擾影響。

應用場景：高粘度液體

推薦切除范圍：量程的 5%~10%

說明：粘度高時低流速渦街信號更弱。

應用場景：微小流量儀表

推薦切除范圍：量程的 0.5%~2%

說明：針對小口徑（DN15-DN25）優化精度。

示例：

若流量計量程為 0~100 m3/h：

液體切除值：1~3 m3/h

氣體切除值：3~5 m3/h

二、動態調整依據

1. 儀表自身性能

測量下限：查看說明書標定的可測*小流量（如量程的1%）。

信噪比（SNR）：通過診斷功能觀察原始信號，切除點需高于噪聲幅值20%~50%。

2. 流體特性

粘度影響：流體粘度越高，切除范圍需越大（如潤滑油比水高3%~8%）。

密度變化：氣體/蒸汽因壓力溫度波動，切除閾值需放寬。

3. 管道工況

振動噪聲：振動強的場合（如泵附近），切除值提高 1%~2%。

流場穩定性：直管段不足時，切除范圍需增加。

三、特殊場景范圍調整

場景：蒸汽測量

切除范圍建議：量程的 4%~7%

原因：防止冷凝水沖擊產生假信號。

場景：兩相流（含氣泡）

切除范圍建議：量程的 8%~15%

原因：氣泡破裂導致信號劇烈波動。

場景：間歇流動系統

切除范圍建議：量程的 2%~4%

原因：避免啟停階段的誤累計。

場景：貿易結算計量

切除范圍建議：量程的 0.5%~1.5%

原因：需*大限度保留有效數據。

四、設置注意事項

1.避免過度切除：

切除值過高會丟失有效流量數據，累計量偏差增大。

驗證方法：在切除閾值附近注入已知流量，觀察儀表是否響應。

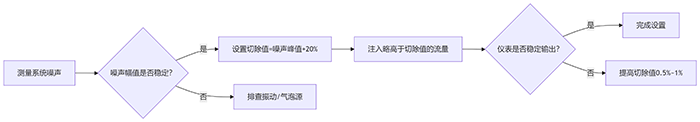

2.動態校準流程：

3.與其它參數協同：

信號阻尼時間：通常設為 2~5秒，與小信號切除配合抑制波動。

K系數修正：更換傳感器后需重新校準切除點。

五、行業標準參考

ISO 5167：建議切除點不超過量程下限的 120%（如量程下限1m3/h，切除值≤1.2m3/h）。

API MPMS 21.1：要求貿易計量儀表切除范圍需記錄在檢定**中。

總結

基礎范圍：多數場景下切除值設為量程的 1%~5%。

核心原則：

切除閾值 > *大噪聲幅值，且 < 工藝*小有效流量。

終*驗證：通過實流標定確認切除后累計誤差在允許范圍內（如±0.5%）。

建議*次設置后，在系統啟停和負荷波動時觀察原始信號波形，持續優化切除點。
